一根电缆的结构究竟有多复杂？添加时间：2026-10-23
一根电缆的结构究竟有多复杂？

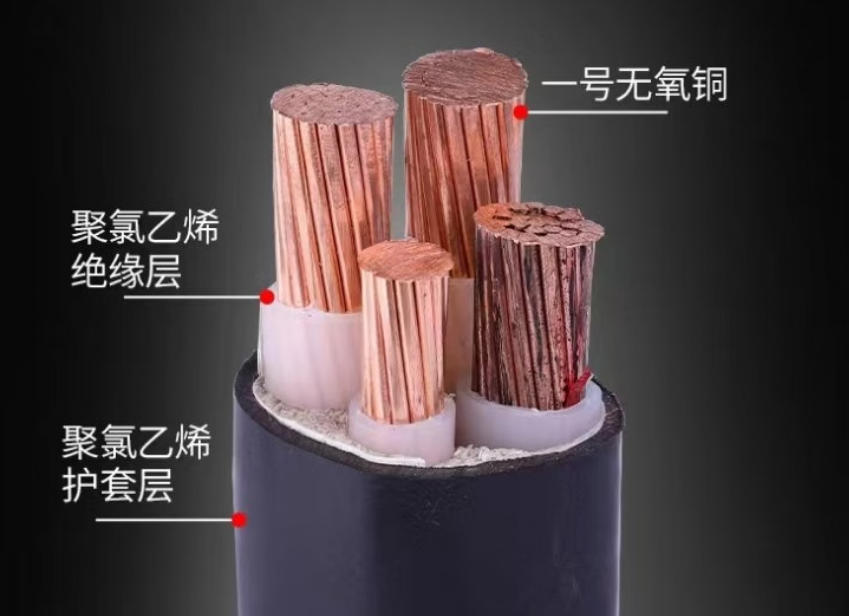

电缆不是一根简单的铜线！它的精密分层结构堪比“工业千层饼”，每一层都承担着关键使命。今天带您拆解电缆的六层核心结构：
第一层：导体核心
材料：99.99%无氧铜（T1级）或铝合金（AA-8030）
功能：电流传输主通道，截面积决定载流量（如240mm²铜缆可承载500A）
特殊设计：5类导体采用分层紧压工艺，填充率提升至97%
第二层：导体屏蔽层
厚度：0.5-1.2mm半导电交联聚乙烯（XLPE）
作用：均化电场分布，消除导体表面毛刺引发的局部放电
第三层：绝缘铠甲
主流材料：
35kV以下：交联聚乙烯（XLPE，耐温90℃）
110kV以上：超净低密度聚乙烯（超净LDPE）
关键指标：工频耐压≥3.5U0（如10kV电缆需通过30.5kV/5min测试）
第四层：绝缘屏蔽层
复合结构：半导电阻水带+铜带重叠绕包（搭接率≥15%）
黑科技：66kV以上电缆采用石墨涂层，实现自适应电场补偿
第五层：金属护套
选型逻辑：
铝护套（阻燃型）：短路电流耐受＞20kA/2s
铜护套（防水型）：径向防水＞3MPa
工艺细节：氩弧焊连续焊接，焊缝强度≥母材90%
第六层：外防护衣
材料进化史：
第一代：PVC（已淘汰）
第二代：无卤低烟聚烯烃（氧指数＞32）
第三代：陶瓷化硅橡胶（950℃可形成陶瓷层）
结构设计彩蛋
高压电缆还有“缓冲层”：0.3mm半导电阻水膨胀带，专治热胀冷缩引发的机械应力。
